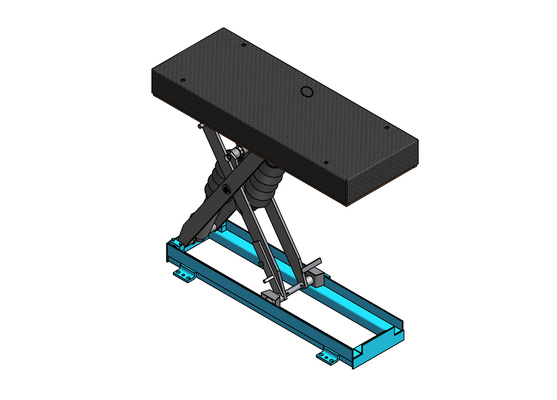

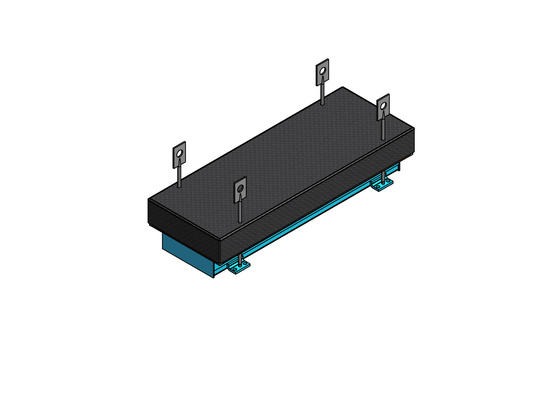

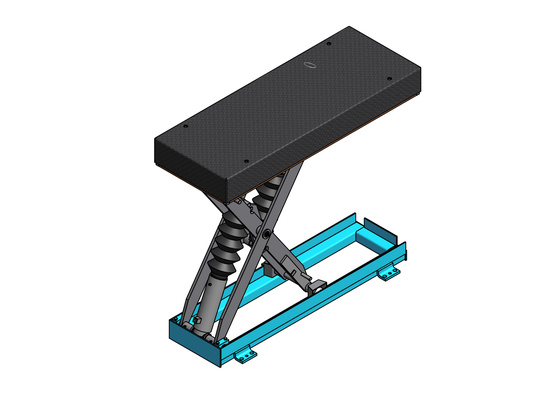

Mesas elevadoras de cadencia rápida



Para responder a una demanda del mercado, ATLAS LIFTFabrications ATLAS a puesto a punto una nueva mesa elevadora electromecánica que garantiza una seguridad máxima a los usuarios.

Ofrece numerosas ventajas :

  • Una posición replegada muy baja
  • Un mantenimiento mínimo
  • Una muy buena estabilidad vertical y horizontal gracias a la unión de tijeras y 4 correas
  • Fácil programación de velocidades de subida y bajada
  • Paradas precisas y sin derivas en posiciones altas e intermedias
  • Ausencia de fugas hidráulicas o sea no hace falta bandeja de retención
  • Menos ruido en funcionamiento
  • Máxima Seguridad
Para más información ¡Contactarnos!

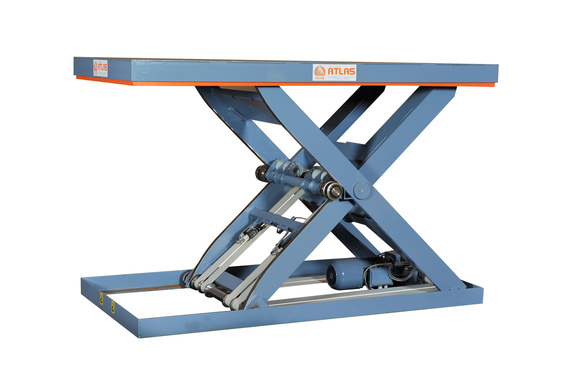

  • Mesa elevadora FX de correas

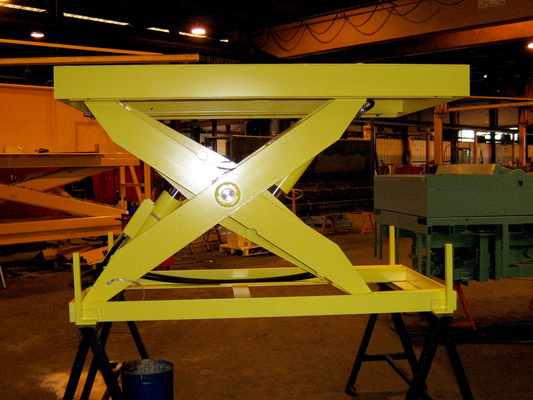

  • Mesa elevadora con cilindros en posición cabeza laya(para grandes frecuencias de trabajo)

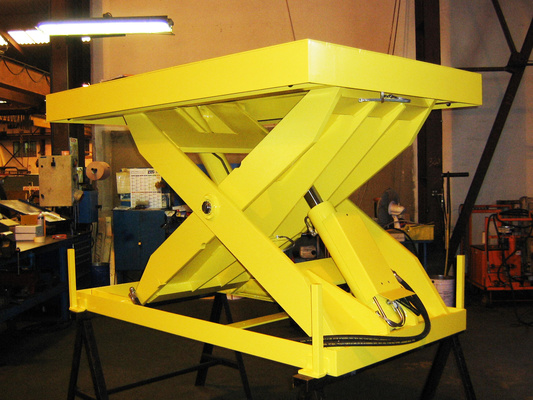

  • Mesa elevadora con cilindros en posición cabeza laya(para grandes frecuencias de trabajo) – vista de ¾

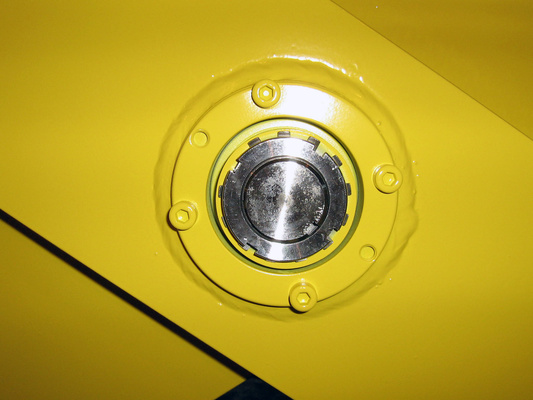

  • Detalle del eje sobre el rodamiento
  • Para más información ¡Contactarnos!

    La mesa elevadora de correas ATLAS LIFT está compuesta por:

    • Un chasis soldado mecánicamente, compuesto por vigas traviesas, palieres y puntos fijos, caminos de rodadura del sistema elevador y topes mecánicos internos para apoyar el plato en horizontal con el elvador replegado. El apoyo y la fijación del chasis deben estar en un plano liso horizontal.
    • Un sistema elevador del tipo simple tijera articulada, desplegado por 4 correas que se enrollan alrededor de un eje motorizado. La motorización de tipo eléctrico puede ser interior o exterior al aparato según la amplitud de la mesa. Las tijeras se realizan en hierro plano de gran espesor, entretejas para obtener la máxima estabilidad lateral. En función de la concepción de las articulaciones, el aparato está previsto que efectúe un máximo de 20 ciclos completos por hora en continuo durante 8 horas por día, a razón de 5 días consecutivos por semana.
    • El plato de estructura soldado mecánicamente, en chapa lisa o lagrimada, está equipado de un cuadro de seguridad anti-cizalladura destinado a parar el funcionamiento del aparato en caso de encuentro con obstáculos en el transcurso de la bajada.



    SEGURIDAD MÁXIMA

    Siguiendo la tradición de las mesas elevadoras ATLAS, este nuevo aparato ha sido diseñado para garantizar la máxima seguridad de los usuarios.

    • Si hay una anomalía en una de las 4 correas, la mesa se para inmediatamente. El hecho de tener 4 correas en funcionamiento asegura el control constante del aparato.
    • La mesa elevadora está equipada de serie con fuelle de protección lateral, salvo si funciona en una zona segura.
    • Calce de mantenimiento integrado en el chasis de la mesa elevadora.
    • Cumplimiento de la Directiva Maquinas número 2006/42/CE.
    • Cumplimiento de la Normativa de mesas elevadoras EN 1570.
    • Características técnicas:

    Series

    Capacidades(daN)

    Longitudmini (mm)maxi (mm)

    Amplitud

    Carrera(mm)

    Posición replegada    (mm)

    Posición alta    (mm)

    Motor

    Alimentación

    mini maxi (mm) (mm)

    TC1

    1200

    2000

    800*

    1300

    236

    1536

    1,1 KW (ext)

    400 V TRI - 50 Hz

    TC2

    2000

    2000

    1000*

    1300

    300

    1600

    2 KW

    400 V TRI - 50 Hz

    TC3

    3000

    2500

    1000*

    1300

    400

    1700

    3 KW (ext)

    400 V TRI - 50 Hz

    * = Posibilidad de meter el motor en el interior de la mesa elevadora..
    Para las TC1 y TC2, sumar 200 mm de largo

    Para la TC3 , sumar 400 mm de largo
