Mesas elevadora de correas

Nuestra gama de productos está compuesta principalmente de mesas elevadoras y elevadores electro-hidráulicos. Para responder a una demanda del mercado, CEFAM S.A. a puesto a punto esta nueva mesa elevadora electromecánica.

Nuestra gama de productos está compuesta principalmente de mesas elevadoras y elevadores electro-hidráulicos. Para responder a una demanda del mercado, CEFAM S.A. a puesto a punto esta nueva mesa elevadora electromecánica.

Las ventajas:

  • Una posición replegada muy baja
  • Un mantenimiento mínimo
  • Una muy buena estabilidad vertical y horizontal gracias a la unión de tijeras y 4 correas
  • Fácil programación de velocidades de subida y bajada
  • Paradas precisas y sin derivas en posiciones altas e intermedias
  • Ausencia de fugas hidráulicas o sea no hace falta bandeja de retención
  • Menos ruido en funcionamiento
  • Máxima Seguridad

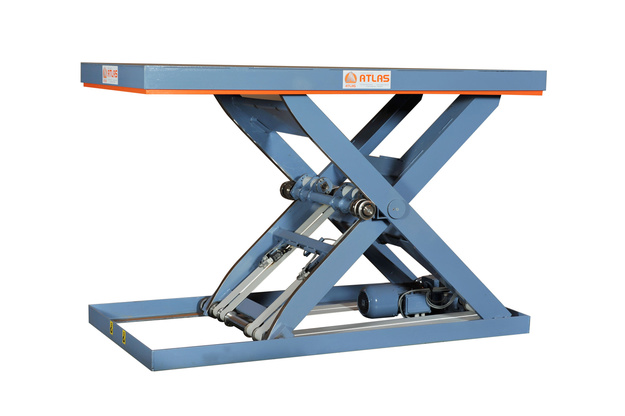

La mesa elevadora de correas ATLAS está formada por :

  • Un chasis mecano soldado compuesto por vigas y traviesas palieres y puntos fijos, caminos de rodadura del sistema elevador y topes mecánicos internos para apoyo del plato superior en horizontal con el elevador replegado. El apoyo y la fijación al chasis deben estar en un plano liso horizontal.
  • Un sistema elevador del tipo simple tijera articulada, desplegado por 4 correas, que se enrollan en torno a un eje motorizado. La motorización de tipo eléctrico puede ser en el interior o en el exterior del aparato según la longitud de la mesa. Las tijeras estan hechas de hierra plano de gran espesor, soldadas para obtener la máxima estabilidad lateral. En función de la concepción de las articulaciones, el aparato está concebido para efectura un máximo de 20 ciclos completos por hora en continuo durante 8 horas por día y 5 días por semana.
  • El plato de estructura mecanosoldada, en chapa lisa o lagrimada, está equipado de un cuadro de seguridad d anticizalladura destinado a para el funcionamiento de la mesa en caso de encuentro con obstáculos en el descenso.

LA MÁXIMA SEGURIDAD

Siguiendo la tradición de las mesa elevadoras CEFAM S.A., este nuevo aparato ha sido concebido para garantizar una máxima seguridad a los usuarios.

  • Si hay una anomalía en una de las 4 correas, la mesa se para inmediatamente. El hecho de tener 4 correas en funcionamiento asegura el control constante del aparato.
  •  La mesa elevadora está equipada de serie con fuelle de protección lateral, salvo si funciona en una zona segura.
  • Calce de mantenimiento integrado en el chasis de la mesa elevadora.
  • Cumplimiento de la Directiva Maquinas número 2006/42/CE.
  • Cumplimiento de la Normativa de mesas elevadoras EN 1570.

Características técnicas:

Series

Capacidades(daN)

 Longitud   mini (mm)maxi (mm)

Amplitud

Carrera(mm)

Posición replegada    (mm)

Posición alta    (mm)

Motor

Alimentación

mini maxi (mm) (mm)

TC1

1200

2000

800*

1300

236

1536

1,1 KW (ext)

400 V TRI - 50 Hz

TC2

2000

2000

1000*

1300

300

1600

2 KW

400 V TRI - 50 Hz

TC3

3000

2500

1000*

1300

400

1700

3 KW (ext)

400 V TRI - 50 Hz

* = Posibilidad de meter el motor en el interior de la mesa elevadora.

Para las TC1 y TC2, sumar 200 mm de largo

Para la TC3 , sumar 400 mm de largo
