Mesa Elevadora –Serie AVL

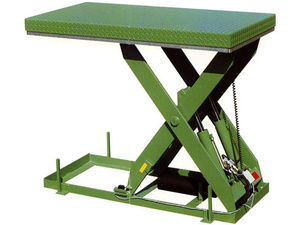

  • position haute

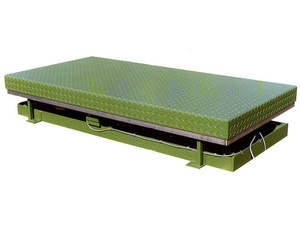

  • position basse

Concebida para capacidades de 500, 1000, 1500, o 2000 daN, esta gama, con sus posibilidades de modificación dimensionales y los numerosos equipamientos específicos adaptables, se utiliza para multiples aplicaciones.

.

Technical informations :

  • Building

    • Plato de estructura soldada mecanicamente recubierta de chapa lisa o lagrimada.
    • Tijera en hierro plano para todos los modelos.
    • Cilindros de simple efecto con pistón de acero cromado y tope mecánico de fin de carrera.
    • Articulaciones, paliers y rodamientos sin mantenimiento, previstos para efectuar un máximo de 20 ciclos / hora, 8h / día, 5 días / semana.
    • Grupo hidroeléctrico exterior / incorporado en el aparato.
    • Armario eléctrico exterior para alimentación 230 o 400 Voltios trifásico 50 Hz conectado a la mesa elevadora por 3 m de cable.
    • Mandos subida /bajada/ parada de emergencia por botonera alimentada en 24 voltios y conectados al armario eléctrico por un cable de 3 m.
    • Interruptores de fin de carrera, seguridad, posición ... tipo mecánico en caja plástica IP 65.
    • Cables eléctricos serie FR-N05-VV5-F.
    • Pintura de acabado : AZUL RAL 5014.

    Security

    • Double sécurité hydraulique par valve parachute incorporée dans le vérin et clapet anti-retour piloté électriquement en pied de vérin pour maintien et immobilisation du plateau en position en l'absence de tension électrique et en cas de rupture accidentelle de la tuyauterie.
    • Butée mécanique de fin de course dans chaque vérin.
    • Limiteur de pression réglé en usine pour interdire l'élévation d'une charge supérieure à 1,1 fois la capacité nominale de l'élévateur.
    •  Interrupteur électrique de fin de course haute fixe ; il assure l'arrêt automatique de l'élévation du plateau à la course maximum.
    • Cadre de sécurité sous le périmètre du plateau arrêtant la descente du plateau en cas de rencontre d'obstacles.
    • Commandes montée / descente avec arrêt d’urgence type "coup de poing" alimentées en 24 Volts.
    • Cale de sécurité rabattable, permettant le maintien mécanique de la table à un niveau fixe pour la maintenance.
    • Contrôles et essais systématiques de chaque table élévatrice avant expédition.
    • La conception et la construction de ces élévateurs standard répondent à la Directive Machine Européenne n° 98/37.
    • Tous les modèles sont livrés avec le marquage CE de conformité.

    Main options

    • Rambardes de sécurité normalisées, fixes, démontables, amovibles.
    • Pont de liaison à relevage manuel ou hydraulique pour faciliter le transfert des charges dans des véhicules.
    • Plinthe et butées escamotables (sécurité antichute pour chariots élévateur).
    • Plateau renforcé pour surcharge roulante en position basse.
    • Protection latérale des ciseaux par soufflet, bâches lestées, tôles démontables, filets métalliques, rideaux toile ou métalliques sur enrouleur à ressorts pour interdire l'accès sous le plateau élévateur.
    • Plateau pivotant, inclinable, télescopique, coulissant, manuels ou motorisés.
    • Articulations spéciales pour fonctionnement en continu à des cadences élevées.
    • Commandes montée / descente par pédale.
    • Tension d'alimentation et tension de commande différentes.
    • Version mobile sur sol ou sur rails à déplacement libre ou motorisé.
    • Traitement pour ambiance agressive (sablage et peinture adaptée, métallisation, galvanisation à chaud).
    • Rouleaux libres ou motorisés.
    • Dispositif de mise à niveau constant par cellule photoélectrique pour empilage et dépilage de matériaux en plaques (carton, bois, plâtre, etc.)
    • Matériels électriques spécifiques : antidéflagrants, tropicalisés, automate programmable, etc...
    • Modèles et équipements spéciaux sur demande.
