Mesa Elevadora-Serie EC

  • Elévateur à colonnes

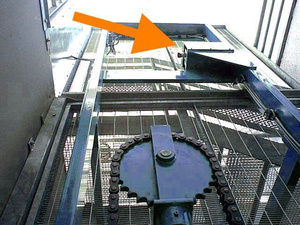

  • Verrou de marque CEFAM ATLAS

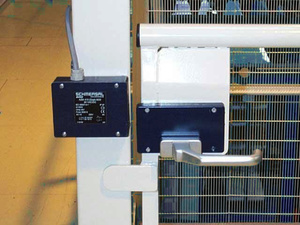

  • Serrure électromagnétique

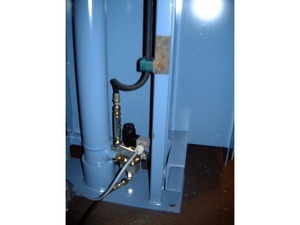

  • Vue arrière avec détail pied de vérin avec tuyautage sur clapet antiretour hydraulique à pilotage électrique

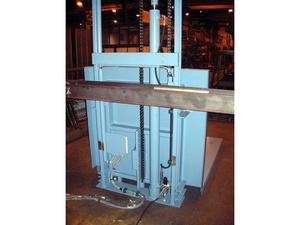

  • Vue arrière élévateur à colonnes adossé contre le portique

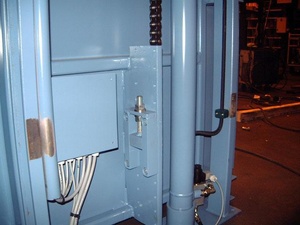

  • Vue arrière élévateur à colonnes pour détail appui de verrou réglable en hauteur et boîte de dérivation

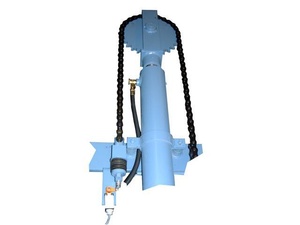

  • Détail chaîne à rouleaux mouflée sur pignon en extrémité tige du vérin, attache de chaine avec contrôle électrique de tension, fixations corps de vérin

El elevador de columnas está diseñado para ser usado solo como elevador de productos o mercancias, sin personal embarcado. La columna guía situada en un lado de la plataforma requiere ser fijada al muro o en una estructura autosoportada.

  • Capacidades desde 300 hasta 2500 daN
  • Alturas hasta 12 metros
  • Dimensiones de plataforma reducidas.

Technical informations :

  • Building

    • Plateau réalisé en tôle lisse ou larmée, positionné en porte-à-faux devant 2 colonnes de guidage verticales à fixer au sol et contre une paroi autoportante.
    • Elévation du plateau sous l’action d’une chaîne mouflée en tête d’un vérin hydraulique vertical installé entre les 2 colonnes.
    • Vérin simple effet avec tige en acier chromé.
    • Groupe hydroélectrique et armoire de commande reliés à l’appareil par 3 m de câbles et flexibles.
    • Alimentation 230 ou 400 Volts triphasé 50 Hz.
    • 2 boîtes à boutons montée / descente / arrêt d’urgence avec verrouillage à clé, alimentées en 24 Volts, destinées à être installées une à chaque niveau.
    • Verrou électromécanique fixé sur les colonnes de guidage pour verrouillage mécanique du plateau à la course maximum (niveau de transfert).
    • Relayages dans l’armoire électrique pour deux serrures électromagnétiques fournies séparément en kit., à adapter sur les portes d’accès.
    • Interrupteurs de fin de course, de sécurité, de position … type mécanique à boîtier plastique IP 65.
    • Câbles électriques série FR-N05-VV5-F.
    • L’appareil est prévu pour effectuer au maximum 5 cycles complets par heure en continu durant 8 heures par jour, à raison de 5 jours consécutifs par semaine
    • Peinture de finition : BLEU RAL 5014.

    Security

    • Double sécurité hydraulique par valve parachute incorporée dans le vérin et clapet anti-retour piloté électriquement en pied de vérin pour maintien et immobilisation du plateau en position en l’absence de tension électrique et en cas de rupture accidentelle de la tuyauterie.
    • Limiteur de pression réglé en usine pour interdire l'élévation d'une charge supérieure à 1,1 fois la capacité nominale de l'élévateur.
    • Interrupteur électrique de fin de course haute ; il assure l’arrêt automatique de l’élévation du plateau à la course maximum.
    • Commandes montée/descente avec arrêt d’urgence type « coup de poing » alimentées en 24 Volts.
    • Contrôles et essais systématiques de chaque appareil avant expédition.
    • La conception et la construction de ces élévateurs standard répondent à la Directive Machine Européenne n° 98/37.
    • Tous ces modèles sont livrés avec le marquage CE de conformité.

    Main options

    • Plateaux, courses et nombre de niveaux desservis modulables / adaptés à l’environnement.
    • Cage / gaine grillagée ou tôlée avec portes palières.
    • Tension d’alimentation et tension de commande différentes.
    • Traitement pour ambiance agressive (sablage et peinture adaptée, métallisation, galvanisation à chaud).
    • Plateau pivotant manuel ou motorisé.
    • Modèles spéciaux sur demande.
